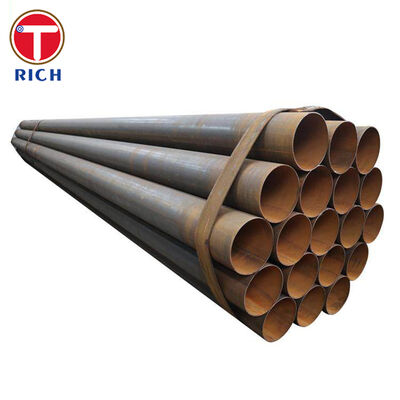

لوله های فولادی ساختاری کربنی جوش داده شده با مقاومت الکتریکی JIS G3472 برای خودرو

بررسی اجمالی مواد

JIS G3472 لوله های فولادی کربنی جوش داده شده با مقاومت الکتریکی (ERW) را مشخص می کند که به عنوان اعضای ساختاری در کاربردهای خودرو استفاده می شوند. لوله‌ها از فولادهای کم تا متوسط ​​کربن (درجه‌های STAM) ساخته شده‌اند که برای ترکیبی از استحکام، شکل‌پذیری و جوش‌پذیری بهینه‌سازی شده‌اند و برای اجزایی مانند شفت‌های پایه، ستون‌های فرمان، ساختار صندلی‌ها و تقویت‌کننده‌های مرتبط با ایمنی در نظر گرفته شده‌اند.

مشخصات

فرآیند تولید

• مقاومت الکتریکی جوش داده شده (ERW) از نوار یا سیم پیچ، با کیفیت درز جوش کنترل شده و عملیات حرارتی پس از جوش اختیاری.

• شرایط عرضه: بسته به درجه و نیاز مشتری (معمولی برای لوله های مکانیکی خودرو) جوش داده شده، نرمال یا بدون تنش.

محدوده ابعادی

بر اساس JIS G3472 و رویه متداول تامین کننده:

• قطر خارجی (OD): تقریبا15.9-101.6 میلی متر(استاندارد اجازه می دهد تا حدود 127 میلی متر)

• ضخامت دیوار (WT): تقریبا1.0-6.0 میلی متر(محدوده استاندارد تا حدود 7.0 میلی متر)

• طول استاندارد تجاری:3-9 متر(به عنوان مثال، 3000-9000 میلی متر) با طول های برش سفارشی در صورت درخواست.

تحویل و پایان

• پایان ها: معمولاً ساده یا دبره شده. انتهای اریب یا انتهای ماشینکاری شده در صورت درخواست.

• سطح: مشکی (پایان آسیاب)، روغن کاری شده سبک؛ پوشش های فسفاته یا سایر پوشش های موجود برای محافظت در برابر خوردگی بسته به تامین کننده.

درجه های قدرت موجود (JIS G3472)

نمرات معمولی برای استفاده ساختاری عبارتند از:STAM 290GA/GB، 340G، 390G، 440G/H، 470G/H، 500G/H، 540H.

ویژگی های اصلی

1. نردبان قدرت محور خودرو
   گریدهای STAM قدرت تسلیم تقریباً از 175 تا 480 مگاپاسکال و استحکام کششی از حدود 290 تا 540 مگاپاسکال را پوشش می‌دهند، که امکان تطبیق دقیق استحکام لوله را با نیازهای تصادف و خستگی هر قطعه خودرو فراهم می‌کند.

2. شکل پذیری و جوش پذیری خوب
   ترکیب کم تا متوسط ​​کربن با گوگرد و فسفر کنترل شده (معمولاً 0.035٪ ≤) عملکرد خوبی در خمش سرد، شعله ور شدن و هیدروفرمینگ دارد در حالی که جوش پذیری و چقرمگی را حفظ می کند.

3. تحمل ابعادی کم برای تناسب ساختاری
   لوله های ERW با OD کنترل شده، ضخامت دیواره و صافی مطابق با JIS G3472 و روش تحمل عمومی ERW عرضه می شوند که به طور مستقیم از مونتاژ دقیق و رفتار ساختاری سازگار در قاب ها و ماژول های خودرو پشتیبانی می کند.

4. عملکرد شکل دهی تایید شده (تست شعله ور شدن)
   JIS G3472 شامل تست های شعله ور اجباری است (به عنوان مثال اندازه زنگ 1.20-1.25D بسته به درجه)، که ظرفیت لوله را برای مقاومت در برابر شکل گیری انتهایی، انبساط و تغییر شکل موضعی مورد استفاده در اتصالات و بوشینگ های خودرو اثبات می کند.

5. کیفیت ثابت برای قطعات حیاتی ایمنی
   لوله‌ها تحت سیستم‌های کیفیت خودرو تولید می‌شوند و تحت آزمایش‌های مکانیکی، مسطح شدن، شعله‌ور شدن و آزمایش‌های غیر مخرب قرار می‌گیرند، که آنها را برای قطعات ایمنی مانند محفظه‌های کشنده کمربند ایمنی و آستین‌های کیسه هوا مناسب می‌سازد.

مزایای ما

1. "آیا لوله ها با قدرت طراحی و اهداف سقوط من مطابقت دارند؟"
ما طیف کامل درجه STAM (سطح 290-540) را ارائه می‌دهیم و می‌توانیم نمرات مناسب را بر اساس تسلیم/استحکام کششی و ازدیاد طول توصیه کنیم. به عنوان مثال، STAM 290GB برای براکت‌های بسیار شکل‌پذیر ایده‌آل است، در حالی که STAM 440G یا 470G برای تقویت‌کننده‌های ساختاری حیاتی که نیاز به جذب انرژی بالاتری دارند، مناسب هستند.

2. "آیا می توان لوله ها را بدون ترک خم، گشاد و هیدروفرم کرد؟"
طراحی JIS G3472 بسته به درجه، نیاز به عملکرد شعله ور تا 1.25D دارد، و سطوح کربن نسبتا کم (≤0.30٪) به علاوه محتوای کنترل شده منگنز و سی، رفتار مقاوم در شکل گیری سرد را تضمین می کند. ما می‌توانیم داده‌های شکل‌دهی و نمونه‌های آزمایشی را برای اعتبارسنجی فرآیندهای خمش، چرخش یا هیدروفرمینگ شما ارائه کنیم.

3. "درزهای جوش و تلورانس های ابعادی چقدر پایدار هستند؟"
لوله های ما بر روی خطوط ERW طراحی شده برای مصارف خودرویی، با نظارت مداوم بر توان جوش، هندسه درز، OD، WT و صافی تولید می شوند. این تغییرات ابعادی را در باندهای تحمل JIS G3472 حفظ می کند و مشکلات پایین دستی در جوشکاری رباتیک و مونتاژ جیگ که معمولاً با لوله ERW غیرخودرویی گزارش می شود را کاهش می دهد.

4. "آیا می توانید طول و قطعات برش / پردازش شده را سفارشی کنید؟"
علاوه بر طول‌های استاندارد 3 تا 9 متری، ما می‌توانیم لوله‌های برش تا طول و قطعات پیش‌فرآوری شده (اره‌ای، سوراخ‌شده، سوراخ‌شده یا شکل‌دهی انتهایی) را در برابر نقشه‌های شما عرضه کنیم، که باعث کاهش ضایعات و زمان پردازش داخلی برای OEMs و تامین‌کنندگان Tier-1 می‌شود.

5. "آیا پشتیبانی لجستیک برای واردات بار اول یا تحویل چند کارخانه در دسترس است؟"
ما با مدل معمولی آسیاب‌های پیشرو JIS G3472 همسو می‌شویم: بسته‌بندی چند‌طول، بسته‌های آماده صادرات و همکاری با حمل‌و‌نقل‌ها تا لوله‌ها آماده ورود به خط باشند.

6. "این محصول چگونه با استانداردهای جهانی مطابقت دارد؟"
در حالی که JIS G3472 یک استاندارد اختصاصی خودرو ژاپنی است، لوله ها به طور کلی با لوله های مکانیکی خودرو ASTM A513، لوله های خودرو دقیق BS/EN/ERW (به عنوان مثال لوله های با اندازه سرد جوش داده شده EN 10305-3، گریدهای BS 6323 ERW3/11GB39T) و BS 6323 ERW3/111 قابل مقایسه هستند. لوله های ERW ساختاری/کم فشار از نظر مسیر تولید و سطوح دارایی. این باعث می شود مطالعات جایگزینی مواد و منابع بین گیاهان آسان تر شود.

ترکیب شیمیایی

خواص مکانیکی

استانداردهای قابل اجرا و مشخصات قابل مقایسه

استاندارد اولیه (ژاپن، JIS)

• JIS G3472- لوله های فولادی کربنی جوش داده شده با مقاومت الکتریکی برای خودرو؛ لوله های گرد ERW را برای اهداف ساختاری خودرو پوشش می دهد.

استانداردهای مرتبط / قابل مقایسه در سایر سیستم ها
(اینها هستنداز نظر عملکردی مشابهاستانداردهای لوله های ساختاری/مکانیکی ERW اغلب در کاربردهای مشابه استفاده می شود، نه معادل های دقیق یک به یک.)

• ASTM / ASME (ایالات متحده آمریکا)

  • ASTM A513- لوله های مکانیکی کربن و فولاد آلیاژی جوش داده شده با مقاومت الکتریکی، که به طور گسترده برای قاب صندلی های خودرو، اجزای تعلیق و سایر قطعات مکانیکی استفاده می شود.

  • ASTM A53 نوع E- لوله فولادی کربنی ERW برای خدمات ساختاری و فشار (لوله عمومی تر در مقابل لوله اختصاصی خودرو).

• EN / BS (اروپا/بریتانیا)

  • EN 10305-3/ BS EN 10305-3 - لوله های با اندازه سرد جوش داده شده برای کاربردهای دقیق (شامل سازه های خودرو، قاب ها و کاربردهای مکانیکی).

  • BS 6323 (قسمت 5)- لوله های فولادی ERW برای کاربردهای خودرو و مکانیکی، با سطوح استحکام درجه بندی شده مشابه با گریدهای STAM.

• گیگابایت (چین)

  • GB/T 13793- لوله های فولادی با جوش الکتریکی (مقاومتی) طولی، برای اهداف ساختاری و عمومی (OD ≤ 711 میلی متر).

  • GB/T 3091- لوله های فولادی جوش داده شده برای تحویل سیال کم فشار (لوله های HFW/SAW)، که گاهی اوقات در جایی که خدمات ساختاری و سیال ترکیب می شوند استفاده می شود.

• سایر استانداردهای ملی

  • IS 3074 (هند)- لوله های فولادی برای مصارف خودرو.

  • تولید کنندگان مختلف نیز اشاره می کنندEN 10219(مقاطع توخالی ساختاری جوش داده شده با شکل سرد) و استانداردهای لوله دقیق/خودرویی GOST مربوطه در بازارهای روسی زبان.

هنگام ارجاع متقابل، خواص مکانیکی، شیمی، و تحمل ابعادی باید مستقیماً مقایسه شوند. مهندسان طراح نباید قابلیت تعویض مستقیم را بدون تأیید فرض کنند.

فیلدهای کاربردی

زمینه های کاربردی عمومی

لوله های ساختاری کربنی JIS G3472 ERW اساساً برایاجزای ساختاری خودرو، اما مجموعه ویژگی های یکسان آنها را برای موارد زیر مناسب می کند:

• تقویت بدنه خودروی سواری و کامیون سبک به رنگ سفید

• ماژول های شاسی و سیستم تعلیق

• پیشرانه و ساختارهای محرکه

• محفظه سیستم های ایمنی خودرو

• سازه های مکانیکی عمومی که در آن استحکام و شکل پذیری کنترل شده حیاتی است

کاربردهای معمولی در صنعت خودروسازی

بر اساس داده های رایج تامین کننده و رویه صنعت:

• شاسی و قاب

  • اعضای جانبی، اعضای متقاطع، فریم های فرعی

  • تقویت کننده سپر جلو و عقب

  • بازوها و پیوندهای کنترل تعلیق (برای درجات مناسب)

• اجزای Driveline

  • شفت پروانه و شفت میانی

  • محلول های محور ساخته شده از لوله ها و محفظه های محور

  • آستین های میل خرد و عناصر لوله گشتاور

• سیستم های فرمان و کنترل

  • ستون های فرمان و شفت های میانی

  • محفظه و براکت های دنده فرمان

• سیستم های مهار ایمنی

  • لوله های کشنده کمربند ایمنی و آستین های لنگر

  • محفظه بادکننده کیسه هوا و آستین ژنراتور

  • اعضای کناری چارچوب صندلی و تکیه گاه های تکیه گاه سر

• بدنه و سازه های داخلی

  • چارچوب و ریل صندلی

  • کمان سقف، تیرهای ضربه ای درب و آرماتورهای ستون

  • براکت برای اگزوز، مخزن سوخت و سیستم های زیر بدنه

• سایر کاربردهای مکانیکی

  • اعضای ساختاری در ماشین‌آلات، قاب‌های مبلمان و قفسه‌بندی انبار که در آن تلورانس‌ها و استحکام خودرویی سودمند است.
