ASTM A1097 لوله های فولادی که برای مکانیک با سوخت الکتریکی و کربن جوش داده شده اند

لوله جداری فولادی ASTM A1097 (کربن) — جوشکاری شده با فیوژن الکتریکی (قوسی) برای خدمات مکانیکی

مواد

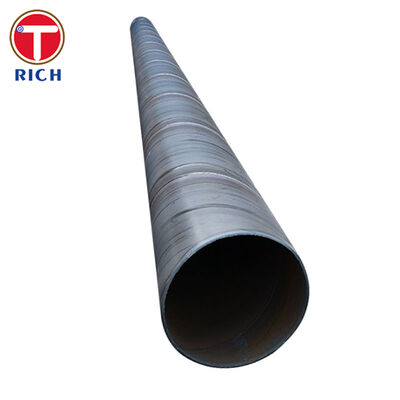

لوله جداری ASTM A1097/A1097M یک لوله جداری/محفظه فولادی کربنی با قطر بزرگ است که توسط فرآیند جوشکاری شده با فیوژن الکتریکی (قوسی) (EFW) با درز مستقیم یا درز مارپیچی تولید می شود. این لوله از مواد ورق یا کویل کربن/HSLA قابل جوش که توسط استاندارد مجاز است (به عنوان مثال، ASTM A515/A516/A572/A36/A1011/A1018) ساخته شده است و برای مطابقت با استحکام، قابلیت جوشکاری و الزامات خدمات پروژه انتخاب شده است.

مشخصات فنی

• استاندارد / نوع: ASTM A1097/A1097M — لوله جداری فولادی کربنی، جوش داده شده با EFW (قوسی)

• محدوده اندازه: NPS 10 و بزرگتر (قطر خارجی طبق مشخصات خریدار)

• ضخامت دیواره: ≥ 0.200 اینچ (5.1 میلی متر) (ابعاد دیگر در صورت انطباق ممکن است ارائه شود)

• ساخت: جوش داده شده با EFW (قوسی)؛ درزها اتصالات لب به لب با جوش های نفوذ کامل (طولی یا مارپیچی)

• طول: طبق سفارش، ± 1/2 اینچ (± 13 میلی متر) تلرانس

• گزینه های پایانی: انتهای ساده، انتهای پخ دار یا انتهای اتصال متقابل (پشتیبانی شده توسط A1097)

  • زاویه پخ: 30° +5° / -0°

• کنترل های ابعادی / هندسی (طبق A1097):

  • وزن: هر طول بیش از 5% کمتر از وزن نظری

  • OD (محیطی): ≤ ±1% از OD مشخص شدهیا ≤ ±3/4 اینچ (19 میلی متر) محیط (هر کدام کوچکتر باشد)

  • گردی: ≤ 1% تغییر در یک صفحه

  • صافی: حداکثر انحراف 0.1% از طول لوله

  • ضخامت: ≥ 87.5% از اسمی در هر نقطه؛ ≤ 112.5% مگر اینکه خریدار تایید کند

• آزمایش کیفیت معمولی (A1097): یک آزمایش کشش جوش با مقطع کاهش یافته در هر دسته از 1000 فوت [300 متر] (یا کسری) برای هر قطر/ضخامت

• اختیاری (بر اساس پروژه): بازرسی جوش UT/RT، نقشه برداری ابعادی، شهادت شخص ثالث، پوشش های محافظ (FBE / 3LPE / اپوکسی / روکش بیتومن)، محافظ های پخ، تمیز کردن ID/OD.

ویژگی های کلیدی

• ساخته شده با هدف جداری/محفظه در کارهای بدون ترانشه و زیرزمینی (حفاری، تونل زنی، ترانشه باز).

• طراحی جوش نفوذ کامل EFW از عملکرد مکانیکی قوی و یکپارچگی قابل اعتماد مفصل پشتیبانی می کند.

• قابلیت قطر بزرگ (NPS 10+) با گردی/صافی کنترل شده برای جک زدن، تراز و نصب آسان تر.

• راه حل های پایانی متعدد (ساده / پخ / اتصال متقابل) برای مطابقت با الزامات جوشکاری یا جک زدن در محل.

مزایای ما

1) “آیا جوش در حین جک زدن/عقب کشیدن دوام می آورد؟”
بله. ASTM A1097 ساخت EFW را با جوش های نفوذ کامل الزامی می کند و به صلاحیت روش جوشکاری (AWS D1.1 یا کد مورد قبول خریدار) می پردازد و یک پایه محکم برای بارهای نصب سخت فراهم می کند.

2) “چگونه گردی و صافی را کنترل می کنید تا لوله گیر نکند؟”
A1097 محدودیت های هندسی مشخصی را برای تغییر OD، گردی و صافی — که برای وارد کردن روان و کاهش اصطکاک در حفاری/تونل زنی بسیار مهم است، تعریف می کند. ما این تلرانس ها را تولید و بازرسی می کنیم تا این تلرانس ها را برآورده کنیم (یا پروژه را سفت کنیم).

3) “آیا می توانید انهایی را ارائه دهید که با نیازهای جوشکاری یا اتصال متقابل سایت ما مطابقت داشته باشند؟”
بله—A1097 اجازه می دهد ساده، پخ دار، یا انتهای اتصال متقابل، از جمله الزامات زاویه پخ تعریف شده.

4) “در مورد آسیب پوشش و خوردگی در حین HDD یا خاک تهاجمی چطور؟”
ما گزینه های پوششی را ارائه می دهیم که برای سایش خاک و روش نصب انتخاب شده اند. راهنمایی های صنعت نشان می دهد که عملکرد جداری/پوشش به انتخاب پوشش و پارامترهای نصب بستگی دارد—بنابراین ما سیستم ها (FBE/3LPE/اپوکسی و غیره) را با شرایط عبور و برنامه جابجایی مطابقت می دهیم.

5) “چه شواهدی از بازرسی دریافت می کنیم؟”
ما از اسناد تست کارخانه، آزمایش مکانیکی جوش مبتنی بر دسته همانطور که در A1097 به آن اشاره شده است، و برنامه های NDT اختیاری (UT/RT) در صورت نیاز پروژه به اطمینان بیشتر برای یکپارچگی درز پشتیبانی می کنیم.

ترکیب شیمیایی

خواص مکانیکی

استانداردهای قابل اجرا

ASTM

• ASTM A1097/A1097M — لوله جداری فولادی، کربن، جوش داده شده با فیوژن الکتریکی (قوسی) (NPS 10 و بزرگتر)

• مرتبط (جایگزین های پروژه): ASTM A139 (لوله EFW)، ASTM A252 (شمع/جداری لوله)، ASTM A671/A672 (لوله EFW از ورق PV)

EN

• EN 10219 (مقاطع توخالی ساختاری جوش داده شده با فرم سرد) — معمولاً برای کاربردهای جداری ساختاری/مکانیکی استفاده می شود

• EN 10217-1 (لوله های فولادی جوش داده شده برای اهداف فشار) — در صورت نیاز به طبقه بندی فشار

• EN ISO 3183 (لوله خط) — در صورت درخواست معادل لوله خط/خط لوله

GOST

• GOST 20295 (لوله های فولادی جوش داده شده برای خطوط لوله اصلی)

• GOST 10704 / GOST 10705 (لوله های فولادی جوش داده شده با برق)

JIS

• JIS G3452 (لوله های فولادی کربنی برای لوله کشی معمولی)

• JIS G3454 (لوله های فولادی کربنی برای خدمات فشار)

• JIS G3444 (مقاطع توخالی ساختاری)

GB

• GB/T 9711 (لوله خط)

• GB/T 3091 (لوله فولادی جوش داده شده برای تحویل مایع کم فشار)

• GB/T 13793 (لوله فولادی جوش داده شده طولی)

مناطق کاربردی

عمومی: ساخت و ساز بدون ترانشه، حفاظت از تاسیسات زیرزمینی، آستین های ساختاری/مکانیکی و پشتیبانی نصب که در آن یک لوله حامل نیاز به حفاظت مکانیکی دارد.

معمولاً “جایی که استفاده می شود” در داخل آن زمینه ها

• حفاری زیرزمینی افقی / HDD: جداری/محفظه برای محافظت از خطوط حامل و تثبیت گذرگاه ها

• تونل زنی / جک زدن لوله / حفاری اوگر: لوله جداری به عنوان عنصر جک شده یا پوسته محافظ

• گذرگاه های ترانشه باز: آستین های محفظه برای راهروهای جاده/راه آهن/تاسیسات

• پروژه های مکانیکی: آستین های دیواره سنگین، حفاظت ساختاری، محفظه های ساخته شده که در آن OD بزرگ و درزهای جوش قوی مورد نیاز است
