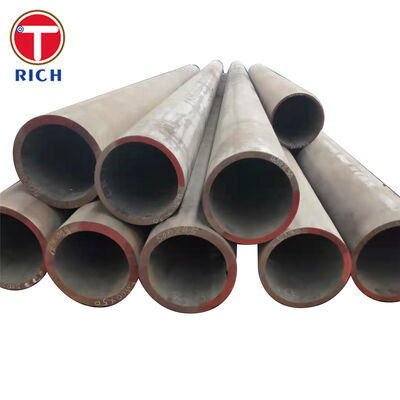

GB/T 34105 لوله های فولادی بدون درز برای سازه های مهندسی اقیانوس

لوله های فولادی بدون درز GB/T 34105 برای سازه های حمل بار دریایی و مهندسی دریایی طراحی شده اند که نیاز به قدرت کنترل شده، سختی در دمای پایین، جوش پذیری،و عملکرد ابعاد ثابت.

لوله ها برای ساخت اجزای ساختاری که در معرض بار موج، لرزش، ضربه، استرس چرخه ای و محیط های دریایی با دمای پایین قرار دارند مناسب هستند.درجه های مقاومت موجود از Q245H تا Q690H، با کلاس های کیفیت انتخاب شده با توجه به دمای آزمایش ضربه Charpy مشخص شده.

تولید ممکن است شامل نورد گرم، درمان گرما، راست کردن، آزمایش فوق صوتی، بازرسی ابعاد، آزمایش کشش و آزمایش ضربه باشد.شرایط تحویل، محدوده بازرسی و الزامات صدور گواهینامه باید در سفارش خرید تأیید شود.

مشخصات

ابعاد خارج از محدوده تولید ذکر شده باید با کیفیت انتخاب شده، ضخامت دیوار، مسیر درمان حرارتی، فرکانس آزمایش و حداقل مقدار سفارش بررسی شود.

ویژگی های اصلی

قدرت بازده کنترل شده

نام درجه نشان دهنده حداقل سطح مقاومت خروجی اسمی است. استاندارد شامل درجه های فولاد ساختاری از حدود 245 MPa تا 690 MPa است.به مهندسان اجازه می دهد ظرفیت ساختاری را متعادل کنند.، وزن لوله، توان جوشکاری و هزینه ساخت.

سختی ضربه در دمای پایین

پسوندهای کلاس کیفیت برای تشخیص الزامات آزمایش ضربه استفاده می شود. بسته به درجه و کلاس انتخاب شده، آزمایش Charpy V-notch ممکن است در دمای شامل 20 °C، 0 °C، -20 °C مشخص شود.-40°C یا -60°C.

بنابراین برای پروژه های دریایی، کلاس کیفیت باید همراه با درجه ذکر شود. سفارش Q345H بدون کلاس تاثیر برای تأیید مناسب بودن در دمای پایین کافی نیست.

یکپارچگی ساختاری

مسیر تولید بدون درز از یک درز لگد طولی اجتناب می کند. این باعث هندسه محوری یکنواخت می شود و لوله را برای اعضای ساختاری که تحت خم شدن، بارگذاری محوری قرار دارند مناسب می کند,چرخش، ارتعاش و بار فرسایش چند جهت.

کنترل قابلیت جوش

ترکیب های کم کربن و مایکروالایودی برای دستیابی به قدرت و سختی مشخص شده استفاده می شود. معادل کربن، ضخامت محصول، ورودی گرما، دمای پیش گرم کردن،قبل از تولید باید روش های انتخاب مواد مصرفی و پس از جوش بررسی شود..

عملکرد مکانیکی قابل ردیابی

هر گرمای تولید می تواند با تجزیه و تحلیل شیمیایی و سوابق آزمایش مکانیکی مرتبط باشد. برای پروژه های بحری حیاتی، ردیابی شماره گرما، شناسایی لوله به لوله،سوابق بازرسی فوق صوتی و گواهینامه های بازرسی می توانند در بسته اسناد گنجانده شوند..

مزایای ما

1- بررسي درجه و کلاس تاثير قبل از توليد

یک خطر مشترک در بخش خرید، مشخص کردن فقط درجه مقاومت در حالی که دمای ضربه Charpy مورد نیاز را حذف می کند.

قبل از تولید، ما بررسی می کنیم:

• دمای طراحی

• کلاس کیفیت مورد نیاز

• ضخامت دیواره لوله

• وضعیت درمان حرارتی

• دمای آزمایش چارپی

• حداقل انرژی جذب شده

• الزامات پروژه یا جامعه طبقه بندی

این مانع از عرضه یک لوله است که نیازهای کشش در دمای اتاق را برآورده می کند اما نیازهای سختی دمای پایین پروژه را برآورده نمی کند.

2مطابقت ضخامت دیوار و درمان حرارتی

خواص مکانیکی، به ویژه مقاومت و سختی، ممکن است با ضخامت دیوار و شرایط تحویل متفاوت باشد.

ما مسیر تولید را با درجه سفارش شده مطابقت می دهیم:

• نرمال کردن برای میکروساخت و سختی پایدار

• استاندارد سازی و تند کردن در صورت لزوم

• خفیف کردن و سخت کردن برای درجه های قوی تر

• خنک سازی کنترل شده برای خواص سازگار از طریق دیوار

• آزمایش های مکانیکی نماینده بر اساس دسته بررسی توافق شده

گواهینامه نهایی کارخانه، وضعیت واقعی درمان حرارتی و نتایج آزمایش گزارش شده را مشخص می کند.

3اسناد پروژه و ردیابی

تولید کنندگان دریایی اغلب بیش از یک گواهینامه تجاری اساسی نیاز دارند.

اسناد موجود می تواند شامل موارد زیر باشد:

• گواهی بازرسی

• تحلیل گرما

• تجزیه و تحلیل محصول در صورت مشخص شدن

• گزارش آزمایش کشش

• گزارش آزمایش ضربه شارپی

• گزارش آزمایش فوق صوتی

• گزارش بازرسی ابعاد

• سوابق درمان حرارتی

• علامت گذاری لوله و لیست بسته بندی

• تأییدیه بازرسی شخص ثالث

• لیست ردیابی مواد

الزامات مستندات باید در مرحله قیمت گذاری بیان شود تا اطمینان حاصل شود که آزمایش و نگهداری سوابق در برنامه تولید گنجانده شده است.

استانداردهای اجرای

کاربرد خاص

پشتبند پاهای پلتفرم های دریایی

لوله های بدون درز GB/T 34105 می توانند برای تولید تقویت قطبی لوله ای برای سازه های پشتیبانی پلتفرم دریایی استفاده شوند.

اعضای تقویت کننده حمل محوری، خم کردن و بار چرخه ای تولید شده توسط:

• حرکت موج

• بارگذاری باد

• لرزش پلتفرم

• استفاده از تجهیزات

• بار نصب

• بارگذاری مکرر محیط زیست

برای این کاربرد، خریدار باید درجه مورد نیاز، کلاس کیفیت، دمای طراحی، ابعاد، اجازه خوردگی، روش جوش، سطح آزمایش فوق صوتی را مشخص کند.سیستم پوشش و الزامات بازرسی توسط شخص ثالث.

ترکیب شیمیایی

جدول زیر یک مرجع عملی برای پنج سطح مقاومت به طور مشترک مشخص شده را ارائه می دهد. پذیرش نهایی باید بر اساس درجه سفارش شده، کلاس کیفیت، ضخامت محصول،تحلیل گرما، جدول قابل اجرا در GB/T 34105-2017، و گواهی بازرسی کارخانه.

مقادیر کسر جرم در درصد است.

خواص مکانیکی

راهنمای کلاس کیفیت و آزمایش تاثیر

بازرسی و آزمایش

بسته به ترتیب و درجه، بازرسی ممکن است شامل موارد زیر باشد:

• تجزیه و تحلیل شیمیایی گرما

• تجزیه و تحلیل شیمیایی محصول

• آزمایش کشش

• آزمایش ضربه در V-notch

• در صورت لزوم، آزمایش صاف کردن یا خم شدن

• آزمایش فوق صوتی

• بازرسی بصری سطح

• اندازه گیری قطر بیرونی

• اندازه گیری ضخامت دیوار

• بازرسی طول و راست

• بازرسی نهایی

• بررسی علامت گذاری

• بازرسی شخص ثالث

سطح آزمایش فوق صوتی، فرکانس آزمایش، معیارهای پذیرش و نوع سند بازرسی باید در درخواست مشخص شود.

اطلاعات سفارش

یک تحقیق کامل باید شامل موارد زیر باشد:

• استاندارد: GB/T 34105-2017

• درجه فولاد و کلاس کیفیت

• قطر بیرونی

• ضخامت دیوار

• طول

• مقدار یا وزن کل

• شرایط تحویل

• دمای طراحی

• دمای آزمایش چارپی و انرژی جذب شده

• الزامات تحمل ابعاد

• الزامات راست بودن

• الزامات آزمایش فوق صوتی

• آماده سازی نهایی

• حفاظت از سطح یا پوشش

• نوع سند بازرسی

• بازرسی شخص ثالث یا شرکت طبقه بندی

• الزامات علامت گذاری و بسته بندی

تعریف صحیح این پارامترها ضروری است زیرا لوله های ساختاری دریایی مشابه به طور قابل توجهی در سختی دمای پایین، جوش پذیری، دقت ابعاد متفاوت هستند.محدوده بازرسی و اسناد.
