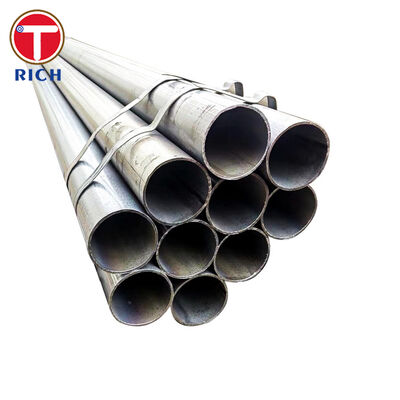

لوله فولادی جوش داده شده با مقاومت الکتریکی ASTM A135 برای انتقال سیالات

لوله فولادی جوش داده شده با مقاومت الکتریکی ASTM A135 از فولاد کربنی نورد تخت با استفاده از جوشکاری مقاومت الکتریکی با فرکانس بالا یا جوش القایی الکتریکی بدون افزودن فلز پرکننده تولید می شود. برای انتقال آب، گاز، بخار، هوای فشرده و سایر مایعات سازگار در سیستم های لوله کشی صنعتی و تجاری در نظر گرفته شده است.

مشخصات ASTM A135/A135M شامل دو درجه مواد است: درجه A و درجه B. درجه A مناسب بودن بیشتری را برای عملیات خمش، سیم پیچی و فلنجینگ فراهم می کند، در حالی که درجه B حداقل تسلیم و استحکام کششی بالاتری را ارائه می دهد. درزهای جوش درجه B باید عملیات حرارتی یا فرآوری شوند تا مارتنزیت اصلاح نشده در ناحیه جوش باقی نماند.

ASTM A135 به طور کلی لوله های NPS 2 تا NPS 30 را با ضخامت دیواره متوسط ​​اسمی تا 12.70 میلی متر پوشش می دهد. همچنین لوله‌های دیوار سبک انتخابی از NPS 3/4 تا NPS 5 را پوشش می‌دهد. ابعاد غیراستاندارد ممکن است در صورت برآورده شدن سایر الزامات مشخصات ارائه شود.

مشخصات

در دسترس بودن اندازه واقعی باید با توجه به برنامه لوله انتخابی، مسیر تولید، پایان پایان و کمیت پروژه تایید شود.

ویژگی های اصلی

یکپارچگی جوش کنترل شده ERW

درز طولی با گرمایش و فشار با مقاومت الکتریکی یا القایی الکتریکی بدون افزودن فلز پرکننده تشکیل می‌شود. این یک ناحیه جوش باریک و پیوسته ایجاد می کند و از تولید مداوم با حجم بالا پشتیبانی می کند.

برای ASTM A135 Grade B، ناحیه جوش باید عملیات حرارتی یا به گونه ای دیگر پردازش شود تا مارتنزیت تمپر نشده باقی نماند. این نیاز خطر سازه جوش سخت و شکننده را کاهش می دهد.

سطوح قدرت تعریف شده

ASTM A135 درجه A دارای حداقل استحکام تسلیم 205 مگاپاسکال و حداقل مقاومت کششی 330 مگاپاسکال است. درجه B این حداقل ها را به ترتیب به 240 مگاپاسکال و 415 مگاپاسکال افزایش می دهد.

مناسب برای ساخت

درجه A درجه ASTM A135 است که به طور خاص برای فلنجینگ و خمش مناسب است. بنابراین انتخاب درجه باید نه تنها فشار عملیاتی بلکه فرآیند ساخت مورد نیاز را نیز در نظر بگیرد. در جاهایی که به خمش شدید یا تشکیل فلنج نیاز است، درجه B نباید به طور خودکار جایگزین شود.

تأیید نشت فشار

هر طول تولید می تواند تحت آزمایش هیدرواستاتیک مورد نیاز استاندارد قرار گیرد. برای اندازه‌های معین جدول 10، یک آزمایش الکتریکی غیرمخرب ممکن است به عنوان یک جایگزین پذیرفته شود، زمانی که مشخصات مجاز باشد و با خریدار موافقت شود.

در مواردی که آزمایش هیدرواستاتیک با روش تایید شده NDE جایگزین می شود، مسیر بازرسی و علامت گذاری محصول باید به وضوح در اسناد خرید ذکر شود.

سازگاری ابعادی

قطرهای بیرونی و ضخامت دیوارهای برنامه ریزی شده معمولاً با توجه به ابعاد لوله ASME B36.10M انتخاب می شوند. این امکان سازگاری با اتصالات استاندارد، کوپلینگ ها، شیارها، تکیه گاه ها و شیرهای طراحی شده برای سیستم های لوله کشی NPS را فراهم می کند.

مزایای فنی ما

1. تایید شده درز جوش برای درجه B

یک نگرانی مکرر در تدارکات این است که آیا لوله درجه B صرفاً در شرایط جوش داده شده بدون کنترل کافی ناحیه متاثر از گرما عرضه شده است یا خیر.

مسیر تولید ما پارامترهای عملیات درز جوش را بر اساس لات تولید ثبت می کند. مواد درجه B برای جلوگیری از باقی ماندن مارتنزیت غیرمجاز در ناحیه جوش پردازش می شود. در صورت درخواست، سوابق پشتیبانی می تواند شامل تنظیمات جوشکاری، تأیید متالوگرافی، نقشه برداری سختی و نتایج NDE باشد.

2. وضعیت آزمایش فشار قابل ردیابی

خریداران اغلب مظنه‌هایی را دریافت می‌کنند که عبارت «آزمایش‌شده» را بدون مشخص کردن اینکه آیا لوله به‌صورت هیدرواستاتیک آزمایش شده است یا با استفاده از روش الکتریکی جایگزین، دریافت می‌کند.

هر گواهینامه و گواهی کارخانه می تواند شناسایی کند:

• روش بازرسی مورد استفاده

• فشار آزمایش قابل اجرا یا روش NDE

• تاریخ آزمایش و تعداد تولید

• اینکه آیا آزمایش هیدرواستاتیک با یک جایگزین تایید شده جایگزین شده است یا خیر

• هرگونه علامت‌گذاری وضعیت آزمایشی «NH» یا معادل آن

این امر از ابهام در هنگام بررسی اسناد، بازرسی سایت و پذیرش نهایی جلوگیری می کند.

3. بررسی درجه و ساخت قبل از تولید

درجه B استحکام بالاتری دارد، اما به طور خودکار برای هر مجموعه لوله‌سازی ساخته شده انتخاب صحیحی نیست. ASTM A135 به طور خاص درجه A را برای فلنجینگ و خم شدن مناسب تشخیص می دهد.

قبل از تولید، سفارش را می توان بر اساس موارد زیر بررسی کرد:

• محیط عملیاتی مورد نیاز

• فشار و دما طراحی

• الزامات نخ، شیار، خم شدن، یا فلنج زدن

• پوشش سطح مورد نیاز

• اتصالات و سیستم اتصال قابل اجرا

• مسیر پذیرش هیدرواستاتیک یا NDE

این بررسی خطر خرید یک درجه با مقاومت بالاتر را که برای عملیات شکل‌دهی مورد نظر نامناسب است، کاهش می‌دهد.

استانداردهای اجرایی

استانداردهای معادل نباید به صورت خودکار قابل تعویض تلقی شوند. درجه مواد، شیمی، استحکام، ابعاد، آزمایش، پوشش و گواهی باید قبل از تعویض بررسی شود.

کاربرد خاص: لوله کشی شاخه آتش نشانی

یکی از کاربردهای خاص یک لوله سیاه رنگ جدول 10 ASTM A135 درجه B ERW است که به عنوان خط انشعاب در سیستم آبپاش آتش نشانی لوله مرطوب استفاده می شود.

در این کاربرد، لوله آب تحت فشار را از سر متقاطع اصلی به سرهای اسپرینکلر جداگانه توزیع می کند. درجه B حداقل استحکام تسلیم 240 مگاپاسکال و حداقل استحکام کششی 415 مگاپاسکال را فراهم می کند، در حالی که دیوار سبک تر Schedule 10 می تواند وزن لوله نصب شده را در مقایسه با پیکربندی های سنگین تر Schedule 40 کاهش دهد.

طراحی نهایی سیستم همچنان باید با کد آتش نشانی قابل اجرا، محاسبات هیدرولیک، الزامات فهرست، سیستم جفت، مجاز خوردگی، و تایید مقامات محلی مطابقت داشته باشد. انطباق مواد ASTM به تنهایی تاییدیه سیستم را ایجاد نمی کند.

ترکیب شیمیایی

ASTM A135 خود فقط شامل گرید A و درجه B است. ردیف های اضافی زیر نمرات مرجع تدارکاتی هستند که اغلب در پروژه های بین المللی لوله سیال مقایسه می شوند. آنها نباید گواهی یا علامت گذاری به عنوان ASTM A135 داشته باشند، مگر اینکه به طور مستقل همه الزامات ASTM A135 را برآورده کنند.

حداکثر مقادیر نشان داده شده است مگر اینکه خلاف آن ذکر شده باشد.

ASTM A53 نوع E درجات A و B ممکن است مس، نیکل، کروم، مولیبدن و وانادیم را نیز محدود کند، زمانی که این عناصر عمداً اضافه شوند یا به عنوان عناصر باقی مانده وجود داشته باشند.

خواص مکانیکی

مقادیر زیر حداقل مورد نیاز در دمای اتاق هستند مگر اینکه محدوده ای نشان داده شود.

ازدیاد طول ASTM A135 برای نمونه‌های نوار دیواره نازک‌تر از ضخامت دیواره مشخص‌شده محاسبه می‌شود نه اینکه با یک درصد جهانی نشان داده شود. بنابراین، ازدیاد طول گزارش شده باید جهت نمونه، نوع نمونه، طول گیج و ضخامت واقعی دیوار را مشخص کند.

بازرسی و آزمایش

یک طرح کامل بازرسی ASTM A135 ممکن است شامل موارد زیر باشد:
