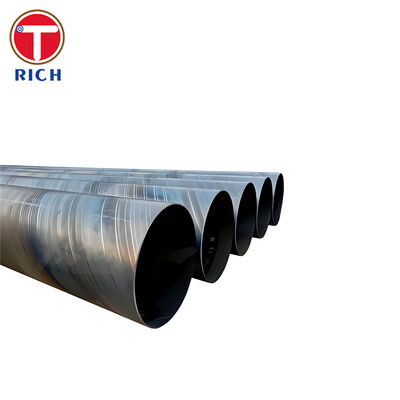

ASTM A139 لوله های حلقه ای از فولاد کربن برای حمل و نقل مایعات

ASTM A139 لوله های جوشکاری با حلقه ای از فولاد کربن یک لوله جوشکاری با قوس فیوژن الکتریکی است که برای حمل آب، مایعات صنعتی، گاز یا بخار با یک بخیه حلقه ای مستمر ساخته شده است.مشخصات شامل پنج درجه لوله سازی است.، B، C، D، و E ٫ با حداقل مقاومت های خروجی از 205 تا 360 MPa

فرآیند شکل گیری مارپیچ از تولید اقتصادی قطر های بزرگ بیرونی در حالی که کنترل دایره ، ضخامت دیوار ، تخمدان انتهای و یکپارچگی جوش را حفظ می کند ، پشتیبانی می کند.هر طول لوله تامین شده می تواند هیدروستاتیک آزمایش شود، و محصول می تواند با سطوح خالی، لاک شده، پوشش اپوکسی، پوشش پلی اتیلن یا پوشش سیمان-مورتار بسته به محیط کار مجهز باشد.

ASTM A139 برای لوله های خط مستقیم یا خط حلقه ای با جوش قوس فیوژن الکتریکی از NPS 4 به بالا با ضخامت دیواره ای نامی که بیش از 25.4 میلی متر نیست، اعمال می شود.لوله به طور خاص برای انتقال مایع طراحی شده است، گاز یا بخار.

مشخصات

تحمل ابعاد، آماده سازی پایانی و الزامات طول استاندارد بر اساس مقررات ASTM A139 است.

ویژگی های اصلی

جوش مارپیچی نفوذ کامل

بخیه لوله به عنوان یک جوش خروجی نفوذ کامل تولید می شود.پیکربندی مارپیچی مداوم تقسیم شپش در اطراف دایره لوله و اجازه می دهد تا لوله قطر بزرگ را از طناب یا صفحه فولادی با عرض کنترل شده تولید کند.

قدرت جوش تولید تعریف شده

نمونه های کشش جوش تولید که از طریق جوش گرفته می شوند باید حداقل 95٪ از حداقل مقاومت کشش مشخص شده در درجه فولاد را بدست آورند.نمونه های جوش برش کوچک باید حداقل 100٪ از حداقل مقاومت کششی درجه انتخاب شده را بدست آورند..

آزمایش هیدروستاتیک هر طول لوله

ASTM A139 نیاز دارد که هر طول لوله تحت آزمایش هیدروستاتیک قرار گیرد. فشار تست استاندارد با استفاده از:

P = 2St / D

کجا:

• P= فشار تست هیدروستاتیک
• S= ۶۰ تا ۸۵ درصد از حداقل قدرت تولید مشخص شده
• t= ضخامت دیواره مشخص شده
• D= قطر بیرونی مشخص شده

فشار استاندارد به 19.3 MPa محدود می شود مگر اینکه در یک شرایط آزمایش توافق شده در مورد آن صحبت شود. فشار آزمایش حداقل پنج ثانیه نگه داشته می شود.

هندسه کنترل شده انتهای

در عرض 100 میلی متر از انتهای لوله، دور بودن نباید بیش از 1٪ از قطر مشخص شده باشد. این کنترل تراز میدان را بهبود می بخشد،سازگاری جوش دایره ای و نصب با لوازم ساخته شده.

پنج سطح قدرت

پنج درجه ASTM A139 حداقل مقاومت کششی را از 205 MPa برای درجه A تا 360 MPa برای درجه E فراهم می کند. این اجازه می دهد تا درجه لوله با توجه به قطر، ضخامت دیوار،فشار طراحی و بارگذاری نصب.

مزایای ما

1چگونه است یکپارچگی جوش بر روی لوله مارپیچ قطر بزرگ تایید؟

نگرانی خریدار اغلب بر نفوذ ناقص، گنجاندن slag، عدم ادغام و قطعیت در مفاصل نوار متمرکز است.

کنترل تولید ما می تواند شامل:

• جوش خودکار قوس فرو رفته از داخل و خارج
• روش های جوشکاری واجد شرایط و اپراتورهای جوشکاری
• نظارت مداوم بر جریان جوش، ولتاژ و سرعت حرکت
• بررسی بصری کل جوش
• معاینه فوق صوتی از بخیه مارپیچی
• بررسی رادیوگرافی تقاطعات جوش و مناطق ترمیم شده
• آزمایش کشش جوش تولید قطبی
• آزمایش هیدروستاتیک هر طول لوله نهایی

محدوده بازرسی و معیارهای پذیرش قبل از تولید تایید شده و در برنامه بازرسی و آزمایش ذکر شده است.

2چگونه مشکلات اتصال پایپ و جوش دادن میدان کاهش می یابد؟

لوله های قطر بزرگ با تخمک گذاری بیش از حد می توانند زمان تراز را افزایش دهند و شکاف های ریشه ای نابرابر را در طول جوش سایت ایجاد کنند.

پایان های لوله به صورت مکانیکی اندازه گیری می شوند و برای محور، قطر و تخمدان بررسی می شوند. ASTM A139 حدود تخمدان پایان را به 1٪ در محدوده 100 میلی متر از هر انتها محدود می کند.تحمل های نهایی خاص پروژه، سازگاری داخلی و علامت گذاری مطابقت قبل از تولید می تواند توافق شود.

3چگونه از خوردگی داخلی و خارجی جلوگیری می شود؟

فولاد کربن بی رنگ به طور ذاتی مقاوم در برابر خوردگی نیست. بنابراین انتخاب پوشش باید با مایع حمل شده، شرایط خاک، دمای کار و روش نصب مطابقت داشته باشد.

سیستم های حفاظت از خوردگی موجود عبارتند از:

• اپوکسی ذوب شده برای استفاده دفن یا غوطه ور
• پلی اتیلن سه لایه ای برای لوله های دفن شده
• پلی پروپیلن سه لایه ای برای دمای کار بالاتر
• پوشش داخلی اپوکسی مایع برای خدمات آب تصفیه شده
• پوشش سیمان و سنگ شکن برای انتقال آب قطر بزرگ
• سیستم های رنگ دهی خارجی غنی از روی یا مخصوص پروژه
• تشخیص تعطیلات پوشش و بررسی ضخامت فیلم خشک

نوع پوشش، ضخامت، درجه آماده سازی سطح و روش تعمیر باید در سفارش خرید مشخص شود و به جای اینکه به عنوان تکمیل تجاری مشخص نشود، مورد توجه قرار گیرد.

استانداردهای اجرای

این استانداردها به طور خودکار قابل تعویض نیستند.فشار هیدروستاتیک و تحمل ابعاد باید با مشخصات قراردادی بررسی شود..

کاربرد: انتقال آب خام شهری

ASTM A139 لوله های حلقه ای قابل استفاده می تواند به عنوان یک قطر بزرگ انتقال آب خام که یک ایستگاه جذب مخزن را به یک کارخانه تصفیه آب شهری متصل می کند استفاده شود.

برای این کاربرد، لوله می تواند با:

• درجه B، C، D یا E انتخاب شده توسط طراحی هیدرولیک و ساختاری
• پوشش داخلی سیمان-مورتار یا اپوکسی مایع
• پوشش خارجی FBE یا 3LPE
• لوله های دوقطبی برای جوشکاری با تکه
• آزمایش هیدروستاتیک هر طول لوله
• معاینه فوق صوتی از بخیه مارپیچی
• قطعات و قطعات دیگر از مواد شیمیایی
• جفت های عایق بندی و مقررات حفاظت کاتودیک در صورت لزوم

درجه نهایی، ضخامت دیواره، اجازه فشار افزایش، بارگذاری خارجی، اجازه خوردگی و سیستم پوشش باید توسط مهندس طراحی لوله مشخص شود.

ترکیب شیمیایی

حداکثر درصد بر اساس تجزیه و تحلیل حرارتی

محدوده های شیمیایی بالا برای ASTM A139 درجه های A تا E مشخص شده و تجزیه و تحلیل مطابق ASTM A751 انجام شده است.

خواص مکانیکی
