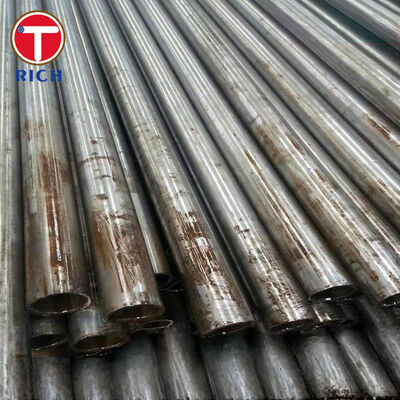

لوله فولادی کربن بدون درز ASTM A524 برای سرویس در دمای اتمسفر و پایین‌تر

لوله فولادی کربن بدون درز ASTM A524 عمدتاً برای سیستم‌های لوله‌کشی تحت فشار که در دماهای اتمسفر و نسبتاً پایین‌تر کار می‌کنند، طراحی شده است. این لوله از فولاد کربن کشته شده با دانه ریز ساخته شده و بسته به ضخامت دیواره در گرید I یا گرید II عرضه می‌شود.

این لوله می‌تواند با فرآیند پرداخت گرم یا کشش سرد تولید شود و پس از شکل‌دهی باید تحت عملیات حرارتی قرار گیرد. این لوله برای جوشکاری، خم‌کاری، فلنج‌زنی، کویل‌کاری نزدیک و عملیات ساخت مشابه مناسب است. تحویل معمول شامل بازرسی ابعادی، تست کشش، تست صاف‌شدگی یا خم‌کاری، و تست هیدرواستاتیک یا تست غیرمخرب تأیید شده است.

ASTM A524/A524M لوله‌ها را در اندازه‌های NPS 1/8 تا NPS 26، معادل DN 6 تا DN 650، پوشش می‌دهد. ابعاد معمولاً مطابق با ASME B36.10M عرضه می‌شوند، مگر اینکه توسط خریدار به طور متفاوتی مشخص شده باشد.

مشخصات

ویژگی‌های اصلی

ساختار فولاد کشته شده با دانه ریز

لوله ASTM A524 باید از فولاد کاملاً کشته شده با استفاده از روش دانه ریز تولید شود. این مسیر کنترل شده فولادسازی، یکنواختی ساختاری را بهبود می‌بخشد و از عملکرد قابل اعتماد در شکل‌دهی، جوشکاری و سرویس تحت فشار پشتیبانی می‌کند.

محتوای کنترل شده کربن و منگنز

حداکثر محتوای کربن به 0.21% محدود شده است، در حالی که منگنز بین 0.90% و 1.35% کنترل می‌شود. این ترکیب، تعادل عملی بین استحکام، انعطاف‌پذیری و قابلیت جوشکاری را فراهم می‌کند.

استحکام تعریف شده بر اساس ضخامت دیواره

انتخاب گرید بر اساس ضخامت دیواره تعیین می‌شود:

• گرید I برای ضخامت‌های دیواره 9.52 میلی‌متر و کمتر اعمال می‌شود.

• گرید II برای ضخامت‌های دیواره بیشتر از 9.52 میلی‌متر اعمال می‌شود.

گرید I حداقل استحکام تسلیم 240 مگاپاسکال را فراهم می‌کند. گرید II حداقل استحکام تسلیم 205 مگاپاسکال را با افزایش حداقل ازدیاد طول برای لوله‌های با دیواره ضخیم‌تر فراهم می‌کند.

عملیات حرارتی اجباری پس از شکل‌دهی

هر دو لوله پرداخت گرم و کشش سرد تا دمای بالای 845 درجه سانتی‌گراد مجدداً گرم می‌شوند. سپس در هوا یا در محفظه خنک‌کننده کوره با اتمسفر کنترل شده خنک می‌شوند.

این عملیات تنش‌های باقیمانده شکل‌دهی را کاهش می‌دهد و خواص مکانیکی یکنواخت‌تری را در سراسر مقطع لوله ایجاد می‌کند.

مناسب برای ساخت ثانویه

لوله ASTM A524 برای موارد زیر مناسب است:

• جوشکاری

• خم‌کاری سرد

• فلنج‌زنی

• کویل‌کاری نزدیک

• ماشین‌کاری

• شکل‌دهی انتها

• مونتاژ سیستم تحت فشار

روش‌های تولید همچنان باید مطابق با کد تجهیزات نهایی و شرایط عملیاتی واجد شرایط باشند.

مزایای ما

کنترل گرید بر اساس ضخامت دیواره

یک مسئله رایج خرید، سفارش گرید I یا گرید II بدون تأیید ضخامت دیواره اسمی واقعی است. ASTM A524 اینها را به عنوان گریدهای مواد قابل تعویض آزاد در نظر نمی‌گیرد.

فرآیند بررسی مواد ما، ضخامت دیواره سفارش داده شده را با طبقه‌بندی صحیح مطابقت می‌دهد:

• ضخامت دیواره تا و شامل 9.52 میلی‌متر: گرید I

• ضخامت دیواره بالاتر از 9.52 میلی‌متر: گرید II

این امر از شناسایی نادرست گرید در نقل قول‌ها، سوابق تولید، علامت‌گذاری لوله و گواهی‌های بازرسی جلوگیری می‌کند.

عملیات حرارتی قابل ردیابی و مستندات مواد

خریداران لوله سرویس تحت فشار معمولاً نیاز به اثبات دریافت عملیات حرارتی پس از شکل‌دهی مشخص شده دارند.

سوابق تولید می‌تواند شامل موارد زیر باشد:

• شماره حرارت

• مسیر تولید

• وضعیت عملیات حرارتی

• آنالیز شیمیایی

• نتایج تست کشش

• نتایج تست هیدرواستاتیک یا غیرمخرب

• ابعاد نهایی

• علامت‌گذاری محصول

• گواهی بازرسی EN 10204 3.1

این قابلیت ردیابی از بازرسی ورودی و بررسی مستندات تجهیزات تحت فشار پشتیبانی می‌کند.

الزامات ابعادی و تست قبل از تولید تأیید می‌شوند

ابعاد لوله به تنهایی برای تعریف سفارش ASTM A524 کافی نیست. خریدار همچنین باید برنامه (schedule) مورد نیاز، انتهای لوله، روش تست، طول، وضعیت سطح و مستندات بازرسی را مشخص کند.

قبل از تولید، سفارش می‌تواند برای موارد زیر بررسی شود:

• NPS یا قطر خارجی

• ضخامت دیواره اسمی یا برنامه (schedule)

• گرید I یا گرید II

• وضعیت پرداخت گرم یا کشش سرد

• طول ثابت یا تصادفی

• انتهای ساده یا پخ‌دار

• تست هیدرواستاتیک یا غیرمخرب

• حفاظت سطح

• الزامات علامت‌گذاری

• نوع گواهی بازرسی

این امر انحرافات فنی بین سفارش خرید، برنامه تولید و اسناد بازرسی نهایی را کاهش می‌دهد.

استانداردهای اجرا

کاربرد

لوله‌کشی انتقال مخازن ذخیره مایعات در دمای پایین

لوله فولادی کربن بدون درز ASTM A524 می‌تواند برای لوله‌کشی انتقال متصل به مخازن ذخیره مایعات در دمای پایین که دمای طراحی، فشار طراحی، مجاز خوردگی و کد لوله‌کشی قابل اجرا، ساخت فولاد کربن را مجاز می‌دانند، استفاده شود.

در این کاربرد، لوله مایع فرآیند را بین مخزن ذخیره، واحد پمپ، مجموعه شیر و تجهیزات فرآیند پایین‌دست منتقل می‌کند. ساخت بدون درز، درز جوش طولی را حذف می‌کند، در حالی که ساختار فولاد کشته شده با دانه ریز از شکل‌دهی و جوشکاری در طول ساخت سیستم پشتیبانی می‌کند.

انتخاب نهایی مواد باید در برابر حداقل دمای فلز طراحی و الزامات تست ضربه کد مهندسی قابل اجرا تأیید شود. ASTM A524 نباید بدون بررسی کامل طراحی برای سرویس برودتی مناسب تلقی شود.

ترکیب شیمیایی

خواص مکانیکی

تولید و عملیات حرارتی

فولاد باید کاملاً کشته شده و با استفاده از روش دانه ریز تولید شود. این فولاد می‌تواند با کوره الکتریکی، اکسیژن پایه یا فرآیند دیگری که توسط نسخه قابل اجرا استاندارد مجاز است، تولید شود.

لوله می‌تواند پرداخت گرم یا کشش سرد شود، مشروط بر مقررات تولید مربوط به اندازه. پس از شکل‌دهی، لوله باید تا دمای بالای 845 درجه سانتی‌گراد مجدداً گرم شده و در هوا یا در محفظه خنک‌کننده کوره با اتمسفر کنترل شده خنک شود.

توالی تولید معمول شامل موارد زیر است:

فولادسازی و آنالیز شیمیایی
آماده‌سازی شمش
سوراخ‌کاری
نورد گرم یا کشش سرد
عملیات حرارتی
صاف‌کاری
پرداخت انتها
بازرسی ابعادی
تست مکانیکی
تست هیدرواستاتیک یا غیرمخرب
حفاظت سطح
علامت‌گذاری و صدور گواهینامه

بازرسی و تست
