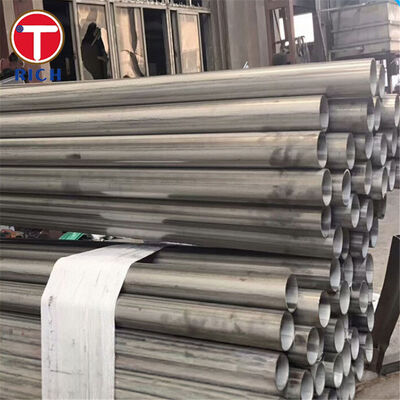

لوله‌های فولادی جوش داده شده با قوس زیر آب BS 6323-7 برای مهندسی خودرو و مکانیک

لوله‌های فولادی جوش داده شده با قوس زیر آب BS 6323-7، لوله‌های فولادی کربنی جوش داده شده طولی هستند که برای کاربردهای خودرو، مکانیکی و مهندسی عمومی در نظر گرفته شده‌اند. این استاندارد به طور خاص برای لوله‌های جوش داده شده با قوس زیر آب با قطر خارجی 150 میلی‌متر و بالاتر اعمال می‌شود و دو گرید مواد را تعریف می‌کند: SAW 4 و SAW 5.

لوله‌ها با جوشکاری لب به لب طولی ورق فولادی از پیش شکل داده شده یا اسکلپ با استفاده از فرآیند جوشکاری خودکار زیر آب تولید می‌شوند. آنها ممکن است به صورت جوش داده شده، اندازه‌گیری شده با حرارت یا اندازه‌گیری شده با سرما عرضه شوند. برای لوله‌های اندازه‌گیری شده با سرما، در صورت لزوم می‌توان عملیات حرارتی را اعمال کرد.

BS 6323-7:1982 یک استاندارد تاریخی بریتانیا است و لغو شده است. برای پروژه‌های جدید، خریداران باید تأیید کنند که آیا مشخصات اصلی BS 6323-7 از نظر قراردادی مورد نیاز است یا باید از جایگزین BS EN 10296-1 استفاده شود.

مشخصات

ویژگی‌های اصلی

هندسه کنترل شده با قطر بزرگ

BS 6323-7 به طور خاص برای لوله‌های با قطر خارجی 150 میلی‌متر و بالاتر در نظر گرفته شده است. ابعاد رایج ذکر شده در استاندارد تا قطر خارجی 2020 میلی‌متر گسترش می‌یابد و این مشخصات را برای مقاطع لوله مکانیکی جوش داده شده نسبتاً بزرگ مناسب می‌سازد.

تلرانس قطر خارجی به ±0.75% یا ±10 میلی‌متر، هر کدام که انحراف مجاز کمتری را ایجاد کند، کنترل می‌شود. ضخامت دیواره به +10% و -5%، به جز تقویت‌کننده خارجی در جوش، کنترل می‌شود.

سطوح استحکام کششی تعریف شده

SAW 4 دارای حداقل استحکام تسلیم 235 مگاپاسکال و حداقل استحکام کششی 410 مگاپاسکال است.

SAW 5 حداقل استحکام تسلیم 340 مگاپاسکال و حداقل استحکام کششی 490 مگاپاسکال را ارائه می‌دهد.

این تمایز به طراحان و خریداران اجازه می‌دهد تا سطح استحکام را بر اساس الزامات بارگذاری مکانیکی قطعه نهایی انتخاب کنند.

یکپارچگی جوش زیر آب

لوله با جوشکاری خودکار زیر آب یک درز جوش لب به لب طولی در ورق یا اسکلپ از پیش شکل داده شده تولید می‌شود. این فرآیند به ویژه برای لوله‌های با قطر نسبتاً بزرگ و دیواره ضخیم مناسب است زیرا پارامترهای جوشکاری را می‌توان به طور مداوم در طول درز طولی کنترل کرد.

علاوه بر آزمایش کشش، BS 6323-7 نیاز به آزمایش خمش نوار دارد. قطر میله آزمایش خمش شش برابر ضخامت قطعه آزمایش است و نمونه نباید ترک خوردگی یا نقص قابل توجهی نشان دهد.

مزایای ما

1. کنترل کیفیت درز جوش برای ساخت بعدی

یکی از نگرانی‌های اصلی هنگام خرید لوله‌های مکانیکی SAW با قطر بزرگ این است که آیا جوش طولی بدون ایجاد نقص، برش، جوشکاری، خم شدن و ساخت را تحمل می‌کند.

بنابراین، تولید را می‌توان حول هم‌ترازی جوش، ورودی حرارت، تقویت‌کننده جوش، نفوذ و پایداری ابعادی کنترل کرد. BS 6323-7 علاوه بر این نیاز به آزمایش خمش نوار دارد که روشی مستقیم برای ارزیابی انعطاف‌پذیری و استحکام منطقه جوش ارائه می‌دهد.

برای سفارشات حیاتی، بازرسی‌های اضافی مانند بازرسی اولتراسونیک درز جوش طولی را می‌توان به طور جداگانه در سفارش خرید مشخص کرد.

2. کنترل ابعادی برای مونتاژ و ماشین‌کاری

لوله‌های جوش داده شده با قطر بزرگ می‌توانند مشکلات مونتاژ را در صورت بیضی بودن بیش از حد، تغییر ضخامت دیواره، صافی یا انحراف طول برش ایجاد کنند.

BS 6323-7 تلرانس‌های تعریف شده برای قطر خارجی، ضخامت و طول را ارائه می‌دهد، در حالی که BS 6323-1 حد صافی عمومی 1.5 میلی‌متر در متر را تعیین می‌کند. تلرانس‌های دقیق‌تر را می‌توان زمانی که لوله‌ها برای ماشین‌کاری، مونتاژهای مکانیکی فیت شده یا اتصالات جوشکاری کنترل شده در نظر گرفته شده‌اند، توافق کرد.

بازرسی ابعادی می‌تواند شامل قطر خارجی، محیط، ضخامت دیواره، صافی، طول و هندسه درز جوش بر اساس طرح بازرسی خریدار باشد.

3. درجه‌بندی واضح و قابلیت ردیابی بازرسی

خریداران حرفه‌ای اغلب نیاز به تأیید دارند که لوله عرضه شده با درجه سفارش داده شده مطابقت دارد و نه فقط با یک توصیف تجاری فولاد کربنی.

بنابراین، سفارشات را می‌توان بر اساس درجه BS 6323-7، شماره بچ، ابعاد، شرایط تحویل و الزامات بازرسی شناسایی کرد. ترکیب شیمیایی و خواص کششی را می‌توان در برابر الزامات مربوط به SAW 4 یا SAW 5 تأیید کرد.

در مواردی که مستندات پروژه نیاز به مشخصات مدرن دارد، خریدار باید قبل از تولید این موضوع را بیان کند زیرا BS 6323-7 لغو شده و برای کاربردهای مشابه مهندسی مکانیک با BS EN 10296-1 جایگزین شده است.

استانداردهای اجرا

این استانداردها نباید به طور خودکار قابل تعویض در نظر گرفته شوند. معادل بودن گرید، فرآیند جوشکاری، ابعاد، الزامات آزمایش و شرایط تحویل باید قبل از جایگزینی به طور جداگانه بررسی شوند.

کاربرد

محفظه شفت محرک خودرو سنگین

یک کاربرد خاص، یک محفظه لوله‌ای مکانیکی بزرگ است که در مجموعه‌های دنده محرک خودرو سنگین استفاده می‌شود.

لوله بدنه ساختاری استوانه‌ای مورد نیاز برای انتقال یا پشتیبانی بارهای مکانیکی را در حالی که قطر، صافی و ضخامت دیواره کنترل شده را برای ماشین‌کاری، جوشکاری یا مونتاژ بعدی حفظ می‌کند، فراهم می‌کند. در مواردی که حداقل استحکام تسلیم بالاتری نسبت به SAW 4 مورد نیاز است، می‌توان SAW 5 را انتخاب کرد.

مناسبت نهایی باید از محاسبه بار قطعه واقعی، الزامات خستگی، طراحی جوش و مشخصات مهندسی خودروی قابل اجرا تأیید شود.

ترکیب شیمیایی

BS 6323-7 فقط دو گرید فولاد، SAW 4 و SAW 5 را مشخص می‌کند. بنابراین، افزودن پنج گرید نیاز به ترکیب مشخصات مواد از استانداردهای نامرتبط دارد و می‌تواند خریداران را گمراه کند. جدول زیر عمداً فقط شامل دو گرید است که به طور رسمی توسط BS 6323-7 مشخص شده‌اند.

خواص مکانیکی
