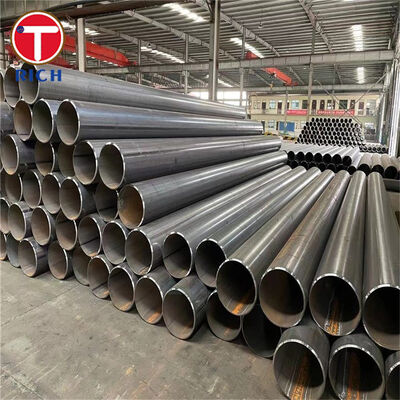

لوله فولادی جوش داده شده الکتریکی ASTM A671 برای دماهای پایین تر

لوله فولادی جوش داده شده الکتریکی ASTM A671 از ورق کربن یا آلیاژ فولادی با کیفیت مخزن تحت فشار با فلز پرکننده اضافه شده در حین جوشکاری تولید می شود. این در درجه اول برای سیستم های لوله کشی فشار بالا که در اتمسفر و دماهای پایین تر کار می کنند طراحی شده است.

درجه ASTM A671 صفحه مخزن تحت فشار مورد استفاده برای ساخت لوله را مشخص می کند، در حالی که شماره کلاس، عملیات حرارتی لوله مورد نیاز، بررسی رادیوگرافی و شرایط تست فشار را مشخص می کند. گریدهای رایج فولاد کربنی عبارتند از CB60، CB65، CB70، CC60، CC65 و CC70. برای لوله کشی با فشار دمای پایین تر، سری CC دانه ریز تولید شده از صفحه ASTM A516/A516M اغلب مشخص می شود.

ASTM A671 به طور اسمی لوله هایی با قطر خارجی 400 میلی متر یا بزرگتر و ضخامت دیواره 6 میلی متر یا بیشتر را پوشش می دهد. هنگامی که تمام الزامات قابل اجرا در مشخصات برآورده می شود، ابعاد دیگر نیز ممکن است ارائه شود.

مشخصات

ویژگی های اصلی

درجه و کلاس به طور جداگانه تعریف می شوند

ASTM A671 از درجه به تنهایی برای تعریف وضعیت لوله تمام شده استفاده نمی کند.

به عنوان مثال:

ASTM A671 CC60 کلاس 22

CC60 لوله تولید شده از صفحه فولاد کربنی با دانه ریز ASTM A516/A516M درجه 60 را شناسایی می کند.

کلاس 22 یعنی:

• لوله پس از جوشکاری تنش کاهش می یابد.

• جوش ها از طریق رادیوگرافی بررسی می شوند.

• لوله تست فشار شده است.

این شناسایی درجه به اضافه کلاس هنگام تعیین لوله برای سیستم های فشار مهم است زیرا دو لوله با درجه یکسان می توانند شرایط عملیات حرارتی و بازرسی متفاوتی داشته باشند.

هندسه با قطر بزرگ کنترل شده

ASTM A671 محدودیت های ابعادی مناسب برای لوله های تحت فشار ساخته شده را تعیین می کند:

• تحمل قطر خارجی: ± 0.5٪

• حداکثر خارج از گرد بودن: 1٪

• انحراف تراز: حداکثر 3 میلی متر در 3 متر

• حداقل ضخامت دیوار: حداکثر 0.3 میلی متر کمتر از ضخامت اسمی

• تحمل طول ماشینکاری نشده: -0 / +13 میلی متر

این کنترل ها به ویژه برای جوشکاری میدانی با قطر بزرگ، تراز فلنج، ساخت قرقره و آماده سازی اتصالات محیطی مهم هستند.

تعریف کلاس های جوش و تست فشار

ASTM A671 چندین کلاس تولیدی را فراهم می کند تا بازرسی بتواند با نیازهای پروژه مطابقت داشته باشد.

کلاس‌های عملیات حرارتی بارندگی اضافی برای گریدهای آلیاژی قابل اجرا موجود است.

مزایای ما

1. چگونه می توان کلاس ASTM A671 صحیح را قبل از تولید تأیید کرد؟

یک ریسک رایج تدارکات، مشخص کردن تنها "ASTM A671 CC60" بدون تعریف کلاس مورد نیاز است. درجه به تنهایی صفحه پایه را مشخص می کند اما عملیات حرارتی، رادیوگرافی یا آزمایش فشار را به طور کامل تعریف نمی کند.

بنابراین، قبل از تولید، شرح مواد را می توان در قالبی کامل مانند:

ASTM A671/A671M CC60 کلاس 22

سپس مسیر تولید را می توان مستقیماً با سفارش مطابقت داد:

صفحه مخزن فشار ← شکل دهی ← جوش EFW ← تنش زدایی → معاینه رادیوگرافی → تست فشار → بازرسی ابعادی.

این امر باعث کاهش ابهام بین سفارش خرید، مسیر تولید، طرح بازرسی و مستندات مواد می شود.

2. چگونه یکپارچگی جوش برای سرویس تحت فشار کنترل می شود؟

برای پروژه هایی که نیاز به بررسی جوش تایید شده دارند، کلاس های 11/12، 21/22، 31/32، 41/42 و 51/52 شامل الزامات معاینه رادیوگرافی مطابق با ASTM A671 هستند.

در جایی که کلاس تست فشار مربوطه سفارش داده می شود، هر دسته تولیدی می تواند با سوابق تست فشار قابل اجرا نیز مستند شود.

اسناد بازرسی موجود می تواند شامل موارد زیر باشد:

• قابلیت ردیابی عدد حرارتی مواد

• گواهی مواد بشقاب

• شناسایی روش جوشکاری

• سوابق معاینه رادیوگرافی

• سوابق تست فشار

• گزارش تست مکانیکی

• گزارش های بازرسی ابعادی

• گواهی نهایی بازرسی مواد

NDT تکمیلی یا آزمایش ضربه می تواند در صورت نیاز با مشخصات پروژه گنجانده شود.

3. لوله های با قطر بزرگ چگونه برای تناسب سایت کنترل می شوند؟

لوله EFW بزرگ به بیش از کنترل OD اسمی و ضخامت دیواره نیاز دارد. بیضی و هم ترازی طولی به طور مستقیم بر آماده سازی جوش میدان محیطی تأثیر می گذارد.

بنابراین لوله های تمام شده در برابر محدودیت های ابعادی ASTM A671 از جمله:

• OD: ± 0.5٪

• خارج از گرد بودن: ≤1%

• تراز: ≤3 میلی متر در طول 3 متر

• حداقل ضخامت دیوار: حداکثر 0.3 میلی متر کمتر از ضخامت اسمی

برای پروژه های ساخت، نقاط بازرسی بعدی اضافی مانند قطر انتهایی، مربع انتهایی، هندسه اریب، محیط و طول لوله را می توان در طرح بازرسی گنجاند.

استانداردهای اجرایی

نمرات ASTM، EN، JIS، GOST و GB نباید به صورت خودکار قابل تعویض در نظر گرفته شوند. جایگزینی باید بر اساس ترکیب شیمیایی، مقاومت مکانیکی، دمای تست ضربه، فرآیند جوشکاری، عملیات حرارتی، الزامات بازرسی و کد طراحی فشار قابل اجرا تایید شود.

برنامه

سربرگ انتقال گاز طبیعی با دمای پایین ترمینال LNG

لوله ASTM A671 CC60 یا CC65 EFW را می توان برای هدرهای انتقال گاز طبیعی با دمای پایین با قطر بزرگ در تاسیسات جابجایی LNG مشخص کرد، زمانی که درجه انتخاب شده، کلاس، الزامات تست ضربه، دمای طراحی و کد لوله کشی قابل اجرا توسط مهندس پروژه تأیید شود.

برای این کاربرد، کلاس 22 یا کلاس 32 معمولاً در مواردی در نظر گرفته می شود که عملیات حرارتی یا نرمال سازی پس از جوش، بررسی جوش رادیوگرافیک و آزمایش فشار توسط مشخصات پروژه مورد نیاز است.

انتخاب دقیق مواد باید بر اساس حداقل دمای فلز طراحی و عملکرد ضربه Charpy مورد نیاز باشد تا مقاومت لوله به تنهایی.

ترکیب شیمیایی

مقادیر زیر نشان دهنده الزامات شیمی صفحه ASTM است که برای ساخت پنج گرید معمول لوله فولادی کربنی ASTM A671 استفاده می شود.

مقادیر بر اساس تجزیه و تحلیل حرارتی است. محدودیت های کربن نشان داده شده در زیر برای صفحه A515 تا ضخامت 25 میلی متر و صفحه A516 تا ضخامت 12.5 میلی متر اعمال می شود. محدودیت کربن برای ضخامت های صفحه بیشتر افزایش می یابد. بنابراین، ضخامت صفحه قابل اجرا باید همیشه با الزامات مربوطه ASTM A515/A515M یا ASTM A516/A516M بررسی شود.

خواص مکانیکی

درجه لوله ASTM A671 سطح استحکام فلز پایه خود را از مشخصات صفحه مخزن فشار مربوطه به دست می آورد.
